锂电池电池管理系统（BMS）·产品方案说明书

产品概述：电池管理系统（BMS‑Battery Management System）是锂电池组的监测、保护与能量控制单元。主要负责采集电芯电压、总电压、充放电电流、电池温度；估算剩余电量SOC、健康状态SOH；实现电芯均衡管理；触发过充、过放、过流、短路、过温、低温保护；通过CAN/RS485与逆变器、储能变流器、充电器等上位设备通讯，控制外部接触器通断，保障锂电池安全、高效、长寿命运行。BMS从架构上分为主控单元、从控采集单元、高压回路、均衡电路、驱动回路、通讯接口。按架构可分为集中式BMS、分布式BMS。

基础电气规格（户储48V‑16S锂电池BMS示例）

• 电芯串数：16串磷酸铁锂
• 电池标称电压：51.2V
• 单体电压采样范围：0‑5V
• 总电压采样范围：0‑80V DC
• 持续充放电电流：100A
• 采样精度：电压±5mV，电流±0.5%FS
• 均衡方式：被动电阻均衡 / 主动电感均衡
• 温度采集：NTC热敏电阻多路测温
• 保护项目：过充、过放、过流、短路、高温、低温、压差保护
• 通讯接口：CAN2.0B、RS485，支持与户储逆变器、PCS通讯
• 工作模式：充电模式、放电模式、休眠模式、保护闭锁模式

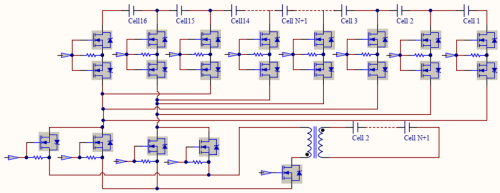

拓扑工作原理：锂电池电芯组的每一串电芯电压送入从控采集芯片；NTC热敏电阻采集电池包各点位温度；总回路电流经分流器或者霍尔传感器采集。从控芯片将电芯电压数据上传至主控MCU。主控运行SOC‑SOH估算算法、均衡控制算法、保护判断逻辑。当检测到过充、过放、过流、高温等故障时，主控输出信号经驱动电路断开充放电接触器，切断高压回路，实现硬件保护。同时BMS通过CAN或RS485总线将电池电压、电流、温度、SOC、故障状态发送给逆变器/PCS；上位储能设备根据BMS下发的状态指令调整充放电功率，完成双向协同控制。均衡电路在充电末期对电压偏高的电芯释放能量，减小电芯压差，提升电池组容量利用率。

1、户用光伏储能锂电池包场景

• 家庭屋顶光伏配套储能电池，BMS与户储逆变器通讯，实现安全充放电。

2、工商业储能柜场景

• 工厂、园区大型储能系统，多簇电池管理，高压分布式BMS。

3、离网光伏电站储能供电场景

• 海岛、山区无电网光伏储能系统，保障蓄电池长期稳定运行。

4、电动汽车、电动三轮车动力电池场景

• 电动车动力锂电池包，实时保护行车充放电安全。

5、UPS不间断电源后备电池场景

• 机房、服务器后备储能电源，市电断电后应急供电。

6、便携式储能电源、户外移动电源场景

• 户外大容量便携储能设备内置小型BMS保护板。

不适用场景

• BMS参数必须匹配电芯规格，禁止混用三元锂与磷酸铁锂保护参数；不可在无散热条件密闭空间大功率放电；无防爆外壳禁止易燃易爆区域使用。
