逆变直流电焊机控制系统·产品方案说明书

产品概述：逆变电焊机属于大功率电能变换焊接设备，采用AC‑DC‑AC‑DC逆变拓扑。工频市电输入后先整流滤波得到高压直流母线，再经由IGBT/MOS全桥逆变为高频交流电，通过主高频变压器降压，最后次级整流输出大电流低电压直流电弧，实现金属焊条熔接。整机由输入EMI滤波、工频整流桥、母线电解电容、逆变全桥功率单元、高频主变压器、次级快恢复整流模块、输出电抗器、电流电压采样、驱动电路、主控单元、人机调节面板、散热系统组成；具备过流、过热、过压、欠压、焊条短路保护，拥有推力电流、热引弧功能，广泛用于钢材焊接作业。

基础电气规格（ZX7‑315逆变直流手工焊机示例）

• 交流输入：AC220V/380V 50Hz市电
• 空载输出电压：60‑70V DC
• 焊接输出电流：20‑315A连续可调
• 功率拓扑结构：IGBT全桥逆变拓扑
• 功率执行器件：IGBT逆变管、高频主变压器、次级整流二极管模块
• 传感器：输出电流采样、母线电压采样、NTC散热器温度采样
• 控制方式：PWM逆变+恒流闭环控制
• 保护功能：过流保护、过热保护、输入欠压过压、输出短路保护
• 附加功能：热引弧、推力电流调节、防粘焊条
• 工作模式：待机、起弧焊接、短路保护停机、过热锁定

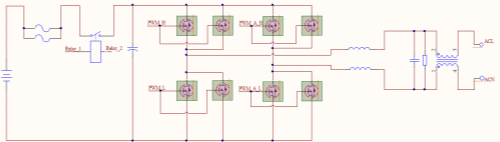

拓扑工作原理：工频交流市电经过EMI滤波送入工频整流桥，转换为高压直流电，由母线大电解电容进行储能滤波；主控芯片产生高频PWM信号，经由驱动板驱动四个IGBT开关管组成的全桥逆变回路，高压直流变换为高频交流；高频交流电送入大功率主隔离降压变压器，电压降低、电流放大；变压器次级输出高频交流电压，通过大功率快恢复整流模块整流为直流；最后经过输出电抗器平滑电流波形，输出低电压大电流供给焊条‑工件之间，引燃电弧熔化金属实现焊接。霍尔电流传感器实时采集焊接电流信号反馈给主控，形成恒流闭环控制；系统实时监测散热器温度、母线电压，一旦出现过热、过流、焊条短路故障，立刻封锁逆变脉冲，进入保护状态。

1、钢结构加工焊接场景

• 厂房钢架、货架、护栏、钢构件，碳钢、低合金钢手工电弧焊接。

2、建筑工程工地施工场景

• 钢筋搭接焊接、预埋件焊接、工地临时钢架修补作业。

3、汽修农机维修修补场景

• 汽车车架、农机设备、工程机械破损部位焊补修复。

4、钣金五金加工场景

• 机箱、铁艺制品、不锈钢小件焊接加工（搭配对应焊条）。

5、家庭作坊、户外便携抢修场景

• 小型五金维修、水管支架、简易钢架的短时应急焊接作业。

6、设备制造配套生产线工位焊接

• 小型工件打底层焊接，设备机架装配点焊。

不适用场景

• 不可用于密闭、易燃易爆危险环境焊接；无专用工艺不能焊接铝合金；不适合高精度氩弧焊、气保焊等特种焊接；严禁焊机超负荷长时间持续焊接。
