三相矢量变频器控制系统

产品概述：三相变频器属于电机变频调速装置，主回路三相AC380V工业交流电输入；整机由输入断路器、EMI滤波、三相整流桥、直流母线滤波电容、IGBT/IPM逆变功率模块、驱动隔离电路、DSP/MCU主控单元、电压电流采样电路、温度检测、IO端子、人机面板、RS485通讯接口、散热风机组成。工作原理是先将交流电整流为直流，再逆变为频率、电压可调的三相交流电，驱动异步电机或者永磁同步电机；支持V/F开环调速、矢量闭环调速；具备过流、过压、欠压、过热、过载、缺相、输出短路保护功能，实现电机软启动、转速连续可调、节能运行。

基础电气规格（以37kW机型为例）

• 输入电源：三相 AC380V±10%，50Hz
• 适配电机功率：37kW 三相异步电机
• 输出电压：三相 0‑380V，输出频率范围 0‑50/60Hz
• 功率执行器件：三相整流桥、IGBT/IPM逆变功率模块
• 传感器：霍尔电流传感器、母线电压采样、NTC温度传感器
• 调速方式：V/F控制、无传感器矢量控制、编码器闭环矢量
• 保护功能：过流保护、过压/欠压、模块过热、电机过载、输入缺相、输出短路、接地故障
• 人机交互：LED/LCD操作面板、运行指示灯、故障告警
• 通讯接口：RS485‑Modbus‑RTU，支持上位机远程控制
• 工作模式：停机待机、加速启动、恒速运行、减速停机、自由停车、故障锁定

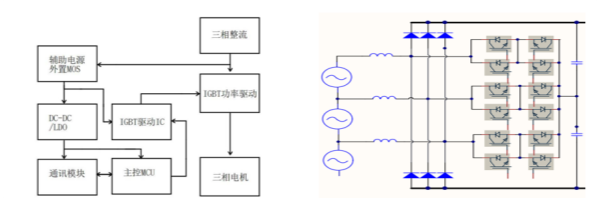

拓扑工作原理：三相380V交流电经过断路器、EMI滤波进入三相整流桥，交流电转换为直流电，再由直流母线电解电容稳压滤波；DSP主控芯片接收面板、外部端子或者上位机给定转速信号，采集母线电压、三相输出电流、功率模块温度信号，经过矢量控制算法运算后输出PWM脉冲信号；脉冲信号通过光耦隔离驱动板控制IGBT/IPM逆变模块，将直流电逆变为电压、频率可调的三相交流电，驱动电机旋转；控制系统实时监测各项运行参数，一旦触发过流、过热等故障，立即封锁PWM输出，停机并且点亮故障告警信号；RS485接口可将变频器运行参数上传中控系统，实现远程监控调速。

1、风机水泵节能调速场景

• 厂房排风风机、冷却水循环水泵、供水泵，通过变频调速调节流量，降低电能消耗。

2、空压机恒压供气控制场景

• 永磁变频螺杆空压机，根据管网压力自动调节主机电机转速，稳定供气压力。

3、输送带、流水线传动场景

• 工厂皮带输送线、滚筒流水线，实现平滑调速，软启动减少机械冲击。

4、起重、提升设备调速场景

• 行车、卷扬机，矢量变频器提供大启动转矩，平稳升降控制。

5、机床主轴、纺织机械调速场景

• 加工设备主轴电机、纺织变频器，高精度转速调节，满足工艺转速要求。

6、中央空调、楼宇暖通系统场景

• 中央空调冷冻水泵、冷却风机变频改造，楼宇暖通系统节能控制。

7、工业园区集中供水、污水厂曝气风机场景

• 污水处理厂曝气风机、恒压供水泵站，长期连续变频运行。
