锂电无刷手持电动工具·产品方案说明书
摘要：本文为凌讯微电子电机驱动/BLDC专题文章，详解锂电无刷手持电动工具锂电池供电、三相全桥BLDC驱动与六步方波/FOC控制拓扑，覆盖12V‑21V多串锂电、手电钻/冲击起子/角磨机/电扳手等品类，面向家装、汽修、木工、户外无电源施工、家用DIY、工业装配线等场景，提供高压SJ/SiC MOS、低压LV MOS、光耦与整流桥器件选型清单，为锂电无刷电动工具驱动方案设计、器件选型提供参考。
一、产品定义
产品概述：锂电手持无刷电动工具是以可充电锂电池为动力源，采用三相无刷直流电机作为动力输出，由主控MCU、BLDC驱动板、功率逆变桥、霍尔位置传感器、调速扳机、正反转开关组成的便携式作业设备；主控采集扳机调速信号、电机转子位置信号，输出六路PWM信号驱动三相桥，实现电机无级调速、扭矩控制；具备过流、堵转、过温、低压保护；常见品类包含手电钻、冲击起子、角磨机、电扳手、曲线锯、电圆锯。
基础电气规格
- 电池包电压：12V‑21V锂电（3‑5串锂电池）
- 电机类型：三相无刷直流电机 BLDC
- 驱动方式：三相全桥逆变，6步方波 / FOC磁场定向控制
- 调速方式：扳机霍尔无级调速开关
- 操作开关：正反转切换按键、档位切换开关、自锁开关
- 位置检测：内置霍尔传感器 / 无霍尔反电动势检测
- 传感器：电流采样电阻、NTC温度传感器、电压检测电路
- 保护功能：电池欠压、电机过流、堵转锁定、功率管过热保护
- 人机交互：电量指示灯、故障告警灯
- 电池配套：外置电池包，独立BMS电池保护板

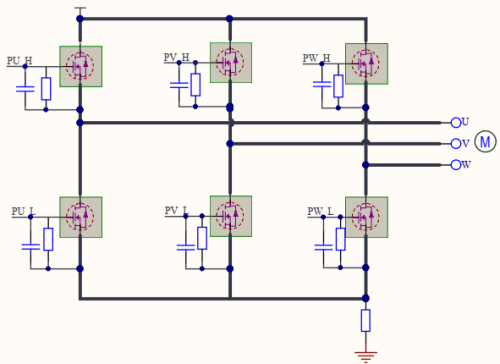

二、手持电动工具系统拓扑原理图（锂电池供电+三相BLDC全桥）
拓扑工作原理：锂电池包经过BMS输出安全直流电压；电源输入端设置滤波、防反接保护电路；DC‑DC降压模块为主控MCU、霍尔传感器、按键回路提供低压电源；主控采集扳机调速信号、正反转按键信号，同时读取电机霍尔转子位置信号；运算输出六路PWM信号给到栅极驱动芯片，驱动三相全桥MOS管轮流导通；输出三相交变电流驱动无刷电机旋转；采样电阻实时检测母线电流，NTC检测功率管温度；当发生堵转、过流、高温、电池低压时主控立刻关断PWM输出，触发保护停机；LED指示灯显示剩余电量和故障状态。
三、应用场景分类
1、家装装修场景
- 手电钻、冲击钻墙面打孔，螺丝紧固，家具安装
- 角磨机切割打磨金属、石材，电圆锯切割木材板材
2、汽修维保场景
- 锂电冲击扳手拆装汽车轮胎螺栓，汽修设备拆装作业
- 汽修打磨除锈，零部件切割修整
3、木工加工场景
- 曲线锯、电起子、木工扳手，木板裁切、组装家具
4、户外无电源施工场景
- 野外工地、楼顶、户外安装，无市电环境下无线作业
- 光伏安装、围栏搭建、户外广告牌施工
5、家用DIY维修场景
- 家庭简易维修、置物架安装、家电拆装、小型打磨
6、工业流水线配套
- 工厂装配线无刷定扭矩起子，精准拧紧螺丝
四、功率器件选型推荐表
下表为锂电无刷手持电动工具推荐功率器件：高压半桥SJ/SiC MOS、低压半桥LV MOS、光耦及整流桥，适配12V-21V BLDC三相全桥驱动方案选型。
| 应用位置 | 类型 | 型号 | 规格 | 封装 | 备注 |
|---|---|---|---|---|---|
| 高压半桥 | SJ MOS | LC65R040B | 35mR/650V | TO247 | 半桥开关管 |
| 高压半桥 | SJ MOS | LC60R130F | 130mR/650V | TO220F | 半桥开关管 |
| 高压半桥 | SJ MOS | LC65R600F | 520mR/650V | TO220F | 半桥开关管 |
| 高压半桥 | SJ MOS | LC65R600D | 520mR/650V | TO252 | 半桥开关管 |
| 高压半桥 | HV MOS | CS10N65A2 | 460mR/650V | TO220F | 半桥开关管 |
| 高压半桥 | HV MOS | CS30N65A6 | 255mR/650V | TO247 | 半桥开关管 |
| 高压半桥 | SiC MOS | LSC380M65D | 360mR/650V | TO252 | 半桥开关管 |
| 高压半桥 | SiC MOS | LSC040M65B | 35mR/650V | TO247 | 半桥开关管 |
| 低压半桥 | LV MOS | LG120N085AG | 4.2mR/120V | PDFN5*6 | 半桥开关管 |
| 低压半桥 | LV MOS | LG50N15AD | 15.6mR/150V | TO252 | 半桥开关管 |
| 低压半桥 | LV MOS | LT80N04AG | 5.5mR/40V | PDFN5*6 | 半桥/Vbus开关管 |
| 低压半桥 | LV MOS | LG160N06AD | 2.2mR/60V | TO252 | 半桥开关管 |
| 高压隔离 | 光耦 | EL357/3516 | C档 | SOP-4 | 过零采集/可控硅隔离驱动 |
| 前级整流 | 整流桥 | GBP510 | 5A/1000V | GBP | 整流桥 |
| 前级整流 | 整流桥 | MSB30B | 3A/1KV | UMSB | 整流桥 |
| 前级整流 | 整流桥 | KBP810 | 8A/1000V | KBP | 整流桥 |
← 左右滑动查看完整器件选型表格 →
五、常见FAQ
Q1：锂电无刷电动工具与有刷工具相比有何优势？
A：无刷电机无碳刷磨损、效率更高、寿命更长、扭矩大且噪音小，配合锂电池更便携，是手持电动工具主流方向。
Q2：BLDC三相全桥驱动MOS如何选型？
A：低压（12-21V）选低Rdson LV MOS（如LG160N06AD、LT80N04AG）做三相桥，兼顾效率、功率密度与堵转保护。
Q3：为什么必须配置堵转与过温保护？
A：电动工具卡死堵转时电流剧增、功率管过热，主控检测到堵转/过温立即关断PWM，防止电机与驱动板烧毁。
