大功率LLC谐振开关电源｜拓扑原理及功率器件选型

产品概述：大功率LLC谐振隔离开关电源，属于工业级AC‑DC电源，主流架构为PFC+LLC谐振全桥。将工频220V交流电转换成大功率稳定低压直流电。前级有源PFC（功率因数校正，Power Factor Correction）校正功率因数；后级LLC谐振变换器实现ZVS软开关，降低开关损耗，提升整机转换效率。

电能经过高频隔离变压器降压、次级同步整流滤波输出。具备输出功率大、转换效率高、散热性能优良、抗冲击能力强、电气隔离安全等特点。一般采用金属机箱+风扇强制风冷，内置多重保护电路，广泛应用于工业设备、储能系统、新能源充电桩、大功率负载供电场景。

基础电气规格（1500W大功率LLC电源示例）

• 输入电压：AC 180‑264V 50‑60Hz
• 额定输出功率：1500W
• 输出电压：DC 48V恒压
• 额定输出电流：31.25A
• 功率因数：≥0.95
• 转换效率：≥94%
• 冷却方式：直流风扇强制风冷
• 保护功能：OVP过压、OCP过流、SCP短路、OTP过温、输入欠压、风扇故障保护
• 外壳结构：金属机箱外壳，端子接线输出
• 工作温度：‑10℃ ~ +50℃

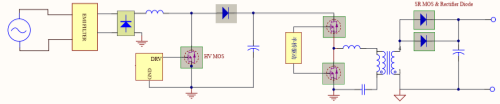

图：PFC+LLC大功率谐振开关电源拓扑原理图

拓扑工作原理：工频交流电先进入EMI滤波电路滤除电磁干扰，再经过全桥整流变为高压直流；有源PFC电路升压校正功率因数，得到稳定高压母线电压。

LLC谐振全桥控制器驱动四只大功率MOS管，依靠谐振电感Lr、谐振电容Cr实现开关管零电压开通ZVS软开关技术，大幅降低高频开关损耗。能量经由高频隔离变压器降压，次级侧采用同步整流将高频交流转为直流；最后大容量输出滤波平滑，输出稳定大功率直流电压。

输出电压、电流采样反馈至主控芯片构成闭环稳压。电源实时监测温度、电压、电流，故障立即封锁驱动进入保护模式；温控电路动态调节风扇转速实现散热控制。

1、工业设备供电场景

• 工业伺服驱动器、变频器、大功率工控设备直流供电。

2、储能电源、锂电池充电场景

• 户储储能柜、户外储能电源、大容量锂电池组充电电源。

3、新能源充电桩模块场景

• 直流充电桩内部功率模块，大功率直流输出为电动车电池充电。

4、大功率LED照明电源场景

• 户外大屏、大功率投光灯、工业照明恒流供电。

5、通信基站电源场景

• 基站设备、服务器机房48V直流供电系统。

6、大功率电机、测试老化设备场景

• 电源老化测试台、大功率直流电子负载供电。
