离网正弦波逆变器控制系统·产品方案说明书

产品概述：正弦波逆变器属于DC‑AC电能变换装置，将蓄电池、光伏输出的直流电转换为工频正弦波交流电。整机由直流输入端子、防反接保护、EMI滤波、DC‑DC升压电路、高压直流母线电容、全桥逆变功率单元、LC输出滤波电路、DSP/MCU主控单元、电压电流采样电路、散热系统、人机显示屏、告警输出接口组成。采用两级式拓扑：低压直流先升压至高压直流母线，再经过全桥逆变为AC220V/50Hz正弦交流电输出；具备过压、欠压、过流、过载、输出短路、过温保护功能，可为交流负载提供稳定的后备交流电源。

基础电气规格（以2000W机型为例）

• 直流输入：DC 24V蓄电池供电
• 额定输出功率：2000W，正弦波输出
• 交流输出：AC220V±5%，50Hz工频交流电
• 功率拓扑结构：两级式，前级推挽升压 + 后级H桥逆变
• 功率执行器件：升压MOS管、H桥IGBT/MOS逆变管
• 传感器：直流侧电流采样、母线电压采样、交流输出电压电流采样、NTC温度传感器
• 控制算法：SPWM正弦脉宽调制、电压闭环稳压控制
• 保护功能：输入欠压/过压、输出过载、输出短路、过温保护、反接保护
• 人机交互：LCD显示屏、运行指示灯、蜂鸣器故障告警
• 工作模式：待机休眠、升压逆变运行、故障停机锁定

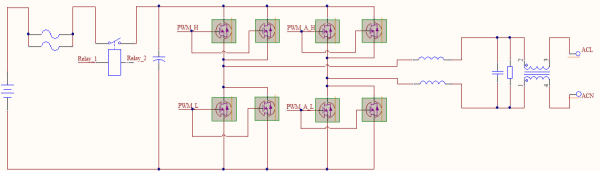

拓扑工作原理：蓄电池输出DC24V直流电，经过防反接二极管、输入EMI滤波电路送入前级推挽升压电路，低压直流电升压转换为高压直流；高压电能存储在直流母线电容中。主控DSP芯片采集母线电压、交流输出电压、输出电流、散热器温度信号，运行SPWM调制算法，输出四路互补PWM脉冲，驱动H桥逆变功率管，将高压直流电逆变为高频SPWM波；高频波形经过LC电感‑电容滤波电路平滑之后，输出纯净50Hz正弦波交流电供给负载。系统实时监测运行状态，一旦检测到欠压、过载、短路、超温故障，立刻封锁所有PWM输出，停机并且触发蜂鸣器告警。

1、离网光伏储能供电场景

• 山区、野外无电网地区，搭配太阳能光伏板与蓄电池组，为家用交流设备供电。

2、房车、露营车载供电场景

• 房车、旅居车，车载蓄电池逆变为220V交流电，带动电饭煲、电磁炉等家电。

3、应急后备电源场景

• 家庭、商铺停电应急供电，保障照明、监控、小型设备短时不间断供电。

4、野外工程作业供电场景

• 户外施工设备、野外勘测仪器，蓄电池供电转换成交流电，脱离市电电网工作。

5、小型通讯基站后备电源场景

• 偏远地区小型通信站点，蓄电池逆变供电，保证断电后通讯设备继续运行。

6、水产养殖、农业户外设备供电场景

• 野外增氧机、灌溉设备，离网蓄电池逆变驱动交流设备。
