三相并网光伏逆变器·产品方案说明书

产品概述：并网光伏逆变器属于太阳能电能变换设备，主回路采用DC‑DC升压+三相全桥DC‑AC逆变两级拓扑。光伏组件产生低压直流电，先经Boost升压电路抬升至稳定高压直流母线；再由三相逆变桥将直流逆变为与电网同频同相的正弦交流电，馈入公共电网。整机包含光伏输入配电、DC‑DC Boost升压单元、高压母线电容、三相逆变桥、LCL并网滤波回路、交直流电压电流采样、绝缘检测、并网继电器、主控单元、MPPT最大功率追踪控制、孤岛保护、散热系统组成；具备过压、过流、过载、漏电、孤岛、过热、防雷保护，可实时追踪光伏最大功率点，实现太阳能高效并网发电。

基础电气规格（30kW三相并网光伏逆变器示例）

• 直流光伏输入电压范围：200‑850V DC
• 交流并网输出：三相AC380V 50Hz工频电网
• 最大输出有功功率：30kW
• 功率拓扑结构：多路Boost升压 + 三相电压源型全桥逆变 + LCL滤波
• 功率执行器件：IGBT / SiC‑MOS功率开关管
• 传感器：光伏侧电压电流采样、母线电压采样、并网三相电压电流采样、绝缘检测、散热器NTC测温
• 控制方式：MPPT最大功率点追踪、电网电压定向矢量控制、双环并网电流闭环
• 保护功能：直流过压欠压、交流过压欠压、过流、漏电、孤岛保护、过热、防雷、防反接保护
• 通讯接口：RS485 / WiFi / 以太网后台监控通讯
• 工作模式：待机扫描MPPT、Boost升压、并网发电、MPPT追踪、夜间停机、孤岛故障脱网保护

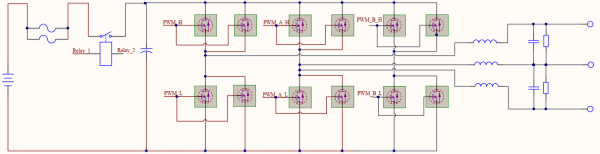

拓扑工作原理：太阳能光伏阵列输出低压直流电，经过直流断路器、EMI滤波送入多路Boost升压电路；主控运行MPPT最大功率追踪算法实时调节Boost占空比，使光伏组件始终输出最大有功功率；升压之后得到稳定高压直流，经母线电容滤波送入三相逆变桥；逆变桥将直流电逆变为高频PWM交流波形，再经由LCL滤波器滤除谐波，得到纯净正弦交流电；在锁相环PLL控制下输出电压相位、频率与电网保持同步，闭合并网继电器将电能馈入电网。采样电路实时采集光伏侧、母线侧、并网侧电压电流信号，主控执行电流‑电压双闭环矢量控制；同时持续运行孤岛检测算法；一旦电网失电、过流、绝缘故障、过热触发保护，逆变器立即封锁PWM脉冲、断开并网继电器，脱网停机保障电网安全。

1、户用屋顶分布式光伏发电场景

• 居民住宅屋顶光伏电站，自发自用、余电上网。

2、工商业厂房屋顶光伏电站场景

• 工厂、产业园、仓库屋面，大功率光伏阵列并网发电，降低企业用电成本。

3、大型地面集中式光伏电站场景

• 荒漠、山地大型光伏基地，大功率组串式、集中式逆变器并网送电。

4、农光互补光伏电站场景

• 光伏大棚、农业光伏发电项目，光伏发电与农业种植相结合。

5、光储充一体化微网电站场景

• 光伏+储能+充电桩综合场站，光伏逆变器配合储能变流器组成微电网系统。

6、渔光互补水上光伏电站场景

• 鱼塘、湖泊水上漂浮式光伏项目，水上光伏发电并网。
