LED户外防水恒流开关电源
摘要：本文为凌讯微电子电源专题文章，详解LED户外防水恒流电源（AC-DC 隔离型 IP65 驱动电源）隔离反激（Flyback）拓扑，覆盖20-150W功率、300mA/600mA/1050mA/1500mA恒流输出，面向户外路灯、庭院灯、楼宇亮化、洗墙灯、广告牌、隧道等场景，提供SJ超结MOS、SiC MOS、肖特基SBD、快恢复FRD、低压同步整流LV MOS器件选型清单，为户外LED驱动电源方案设计、器件选型提供参考。
一、产品定义
产品概述：LED户外防水电源属于隔离型AC‑DC开关电源，专为户外LED灯具供电。电源外壳采用密封防水结构，具备防雨、防尘、防潮能力，输出恒流驱动LED灯珠。输入与输出通过高频变压器实现电气隔离，满足安规安全要求。
基础电气规格
- 输入电压：AC 90‑265V 宽压
- 输出类型：恒流输出
- 可选输出电流：300mA / 600mA / 1050mA / 1500mA
- 输出功率范围：20‑150W
- 防水等级：IP65（可选IP66/IP67）
- 拓扑结构：反激隔离 Fly‑back
- 控制方式：PWM恒流控制
- 保护功能：过压、过流、过热、短路保护
- 工作环境：‑20℃ ~ +60℃，户外露天环境

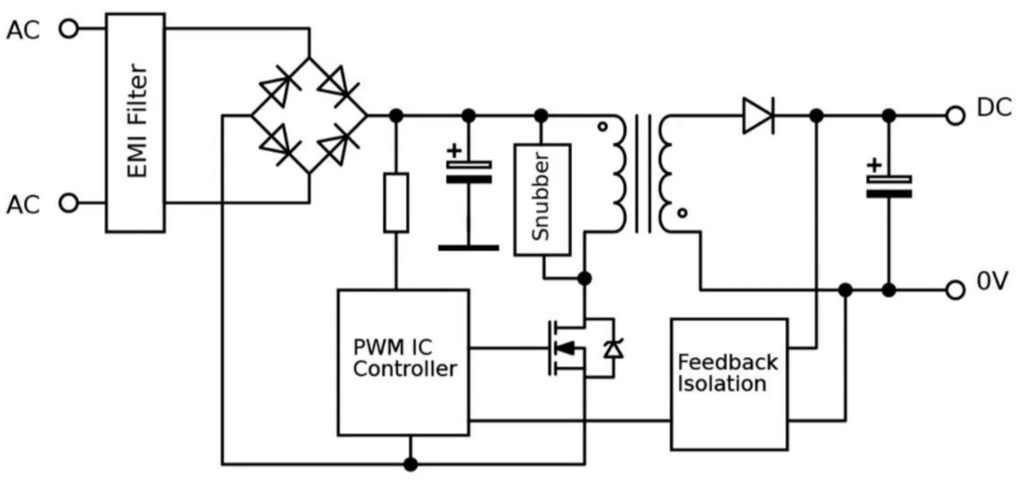

二、Fly‑back反激隔离拓扑原理图
拓扑工作原理：交流电经过EMI滤波、整流桥整流、母线电容滤波得到高压直流；PWM芯片驱动MOS管高速开关，能量存储在高频变压器；MOS关断时变压器副边释放能量，经整流二极管、输出滤波后输出稳定恒流供给LED负载；原边副边变压器隔离，实现高低压电气分离。
三、应用场景
- 户外LED路灯、庭院灯、草坪灯供电
- 楼宇亮化、洗墙灯、投光灯、护栏管驱动
- 户外广告牌、景观灯带、喷泉照明电源
- 停车场、广场、小区户外照明系统
- 隧道照明、工业户外防水灯具供电
四、功率器件选型推荐表
下表为LED户外防水恒流电源推荐功率器件：高压SJ超结MOS、SiC MOSFET、SBD肖特基、FRD快恢复二极管、低压同步整流LV MOS，适配20-150W户外IP65恒流驱动方案选型。
| 应用位置 | 类型 | 型号 | 规格 | 封装 | 备注 |
|---|---|---|---|---|---|
| 前级开关 | SJ MOS | LC65R040B | 35mR/650V | TO247 | 主开关管 |
| 前级开关 | SJ MOS | LC60R130F | 130mR/650V | TO220F | 主开关管 |
| 前级开关/PFC开关 | SJ MOS | LC65R600F | 520mR/650V | TO220F | PFC/主开关管 |
| 前级开关/PFC开关 | SJ MOS | LC65R600D | 520mR/650V | TO252 | PFC/主开关管 |
| 前级开关 | HV MOS | CS10N65A2 | 460mR/650V | TO220F | 主开关管 |
| 前级开关 | HV MOS | CS30N65A6 | 255mR/650V | TO247 | 主开关管 |
| 前级开关 | SiC MOS | LSC380M65D | 360mR/650V | TO252 | 主开关管 |
| 前级开关 | SiC MOS | LSC040M65B | 35mR/650V | TO247 | 主开关管 |
| PFC输出/次级整流 | SBD | MBR1045CS | 10A/45V | TO252 | 续流二极管/同步整流 |
| PFC输出/次级整流 | FRD | MUR1220CS | 12A/200V | TO252 | 续流二极管/同步整流 |
| 次级整流 | LV MOS | LG120N085AG | 4.2mR/120V | PDFN5*6 | 同步整流管 |
| 次级整流 | LV MOS | LG50N15AD | 15.6mR/150V | TO252 | 同步整流管 |
| 光耦 | 光耦 | EL1018 | C 档 | SOP-4 | 反馈光耦 |
| 前级整流 | 整流桥 | MMB40 | 4A/630V | MMB | 整流桥 |
← 左右滑动查看完整器件选型表格 →
五、常见FAQ
Q1：户外LED电源为什么必须采用隔离拓扑？
A：户外环境潮湿、易淋雨，隔离拓扑通过高频变压器实现高低压电气分离，满足安规绝缘与防水防触电要求，保障人身与灯具安全。
Q2：户外防水电源与室内版在器件选型上有何差异？
A：户外版更强调防潮、宽温（‑20℃~+60℃）与浪涌耐受，器件需加大耐压与结温余量，并做更严格降额设计。
Q3：20-150W 户外恒流电源次级整流选肖特基还是同步整流 MOS？
A：成本优先选 SBD 肖特基二极管；追求更高效率、降低大电流发热，选用 LV 低压 MOS 做同步整流。
