新能源直流充电桩控制系统·产品方案说明书

产品概述：直流充电桩属于大功率电能变换充电设备，主回路采用AC‑DC功率因数校正+隔离DC‑DC两级变换拓扑。三相工频交流电输入后，先经过EMI滤波、PFC整流得到稳定高压直流母线；再通过高频隔离DC‑DC变换器，输出电压、电流连续可调的直流电，为新能源汽车动力电池充电。整机由输入配电回路、EMI滤波、三相PFC整流单元、母线储能电容、高频隔离DC‑DC功率模块、输出滤波回路、交直流采样、绝缘监测、接触器控制、充电枪接口、BMS通讯、主控单元、人机交互、散热系统组成；具备过压、过流、过载、防雷、漏电保护、绝缘故障保护、急停保护，可与车载BMS实时交互，自动匹配充电参数。

基础电气规格（60kW一体式直流充电桩示例）

• 交流输入：三相AC380V 50Hz工业电源
• 直流输出电压范围：200‑750V DC
• 最大输出充电电流：120A
• 功率拓扑结构：三相PFC整流 + 高频隔离LLC‑DC‑DC两级变换
• 功率执行器件：IGBT / Si‑MOS功率管、高频隔离变压器、输出整流模块
• 传感器：三相电压电流采样、直流输出电压电流采样、绝缘检测、散热器NTC测温
• 控制方式：双环闭环恒流/恒压充电控制，BMS交互充电策略
• 保护功能：过压、欠压、过流、漏电、绝缘故障、过热、防雷、急停、枪头异常保护
• 通讯接口：CAN‑BMS、4G/以太网后台运维通讯
• 工作模式：待机握手、恒流快充、恒压涓流、充满结束、故障锁定停机

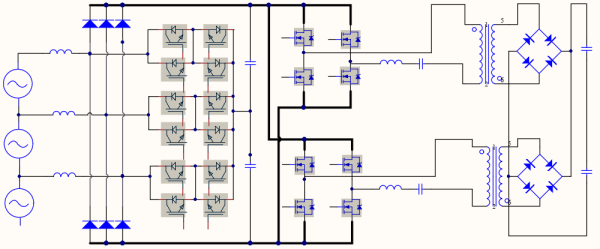

拓扑工作原理：三相交流电经过EMI滤波、断路器、交流接触器送入三相PFC整流电路，将交流电转换为高压直流，同时校正电网功率因数；母线大电容滤波稳压后送入LLC高频隔离DC‑DC变换器，通过高频变压器实现强弱电隔离降压，次级整流输出可调直流电压；输出回路经过直流接触器、滤波电路、充电枪连接至电动汽车动力电池。主控单元通过CAN总线与车载BMS握手通讯，获取电池充电需求；采样电路实时采集输出电压电流信号，形成恒流‑恒压双闭环控制；绝缘监测模块实时检测直流输出对地绝缘电阻，系统同时监测功率器件温度、输入输出电压电流；一旦检测到漏电、绝缘故障、过流过热等危险状态，立刻断开接触器封锁功率脉冲，停止充电进入故障保护。

1、公共充电站快充场景

• 高速服务区、城市公共充电站，新能源车辆快速补电。

2、物流园区车队充电场景

• 快递公司、货运车队、公交场站，营运电动车集中夜间快充补给。

3、企业厂区内部配套充电桩场景

• 工厂园区、产业园，员工通勤电动车、公务新能源车辆充电。

4、商业地产配套充电场景

• 购物中心、写字楼地下车库，对外经营性快充服务。

5、工业园区储能‑充电一体化场站场景

• 光储充一体化充电站，光伏储能配合充电桩削峰填谷充电。

6、景区、乡镇便民充电站点场景

• 旅游景区、乡镇便民站点，为过路新能源汽车提供应急快充。
