步进电机驱动器
摘要：本文为凌讯微电子电机类专题文章，详解步进电机驱动器两相双H桥斩波恒流驱动拓扑、细分控制与闭环防丢步原理，覆盖28/42/57/86系列电机、0.5A-8A电流范围，面向数控加工、自动化流水线、视觉检测、安防家居、医疗实验室、广告展示等场景，提供高压SJ/SiC MOS、低压LV MOS、光耦与整流桥器件选型清单，为步进驱动器方案设计、器件选型提供参考。
一、产品定义
产品概述：步进电机控制器（驱动器）是用于驱动两相/三相/五相步进电机的运动控制单元。控制器接收上位机发出的脉冲信号、方向信号，通过细分驱动输出电流依次激励电机绕组，使电机转轴以固定步距角转动；无需编码器即可实现开环精准定位。细分功能可以降低振动、改善低速抖动。主流架构分为L298N、斩波恒流驱动、DSP闭环步进方案。
基础电气规格
- 供电电压：DC 12‑48V（低压款）；AC 85‑265V（高压款）
- 适配电机：两相四线步进电机（28/42/57/86系列）
- 控制信号：脉冲PUL、方向DIR、使能ENA
- 细分设置：1‑256细分拨码可调
- 输出电流：0.5A‑8A，根据电机型号选择驱动器
- 控制模式：开环控制；可选闭环带编码器防丢步
- 保护功能：过流、过热、欠压、短路保护
- 通讯接口：脉冲信号、RS485、Modbus（总线型驱动器）
- 工作温度：‑10℃ ~ +50℃

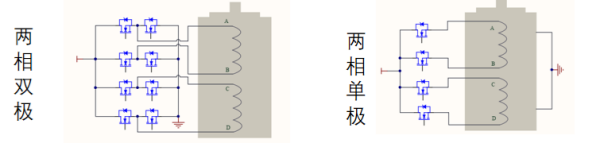

二、两相步进电机驱动拓扑原理图（双H桥斩波恒流）
拓扑工作原理：PLC、单片机等上位控制器发送脉冲信号与方向信号；驱动器MCU接收脉冲，根据拨码设置的细分值生成绕组电流波形；双H桥功率回路轮流给步进电机A、B两相绕组通电；电流采样回路实时检测绕组电流，通过斩波恒流控制保证绕组电流稳定；每接收一个脉冲电机转过一个细分步距角，从而完成位置与转速控制；闭环版本额外增加编码器检测转子位置，修正丢步。
三、应用场景分类
1、数控加工设备
- 3D打印机、激光雕刻机、数控切割机
- 小型铣床、点胶机，X‑Y运动平台定位
2、自动化流水线设备
- 输送线平移机构、分度转盘、挡料气缸替代定位
- 分拣设备、包装机械，精准进给控制
3、视觉与检测设备
- CCD相机移动滑台、镜头调焦、样品扫描平台
- 光学设备精密调节旋钮驱动
4、安防与智能家居
- 监控云台旋转、自动窗帘、自动开窗器
- 摄像头自动追踪转动机构
5、医疗实验室设备
- 移液器、样本转盘、试剂进给精密传动机构
6、广告与展示设备
- 显示屏旋转展台、灯箱自动切换机构
四、功率器件选型推荐表
下表为步进电机驱动器推荐功率器件：高压半桥SJ/SiC MOS、低压半桥LV MOS、光耦及整流桥，适配28/42/57/86系列步进驱动方案选型。
| 应用位置 | 类型 | 型号 | 规格 | 封装 | 备注 |
|---|---|---|---|---|---|
| 高压半桥 | SJ MOS | LC65R040B | 35mR/650V | TO247 | 半桥开关管 |
| 高压半桥 | SJ MOS | LC60R130F | 130mR/650V | TO220F | 半桥开关管 |
| 高压半桥 | SJ MOS | LC65R600F | 520mR/650V | TO220F | 半桥开关管 |
| 高压半桥 | SJ MOS | LC65R600D | 520mR/650V | TO252 | 半桥开关管 |
| 高压半桥 | HV MOS | CS10N65A2 | 460mR/650V | TO220F | 半桥开关管 |
| 高压半桥 | HV MOS | CS30N65A6 | 255mR/650V | TO247 | 半桥开关管 |
| 高压半桥 | SiC MOS | LSC380M65D | 360mR/650V | TO252 | 半桥开关管 |
| 高压半桥 | SiC MOS | LSC040M65B | 35mR/650V | TO247 | 半桥开关管 |
| 低压半桥 | LV MOS | LG120N085AG | 4.2mR/120V | PDFN5*6 | 半桥开关管 |
| 低压半桥 | LV MOS | LG50N15AD | 15.6mR/150V | TO252 | 半桥开关管 |
| 低压半桥 | LV MOS | LT80N04AG | 5.5mR/40V | PDFN5*6 | 半桥/Vbus开关管 |
| 低压半桥 | LV MOS | LG160N06AD | 2.2mR/60V | TO252 | 半桥开关管 |
| 高压隔离 | 光耦 | EL357/3516 | C档 | SOP-4 | 过零采集/可控硅隔离驱动 |
| 前级整流 | 整流桥 | GBP510 | 5A/1000V | GBP | 整流桥 |
| 前级整流 | 整流桥 | MSB30B | 3A/1KV | UMSB | 整流桥 |
| 前级整流 | 整流桥 | KBP810 | 8A/1000V | KBP | 整流桥 |
← 左右滑动查看完整器件选型表格 →
五、常见FAQ
Q1：步进电机驱动器的细分有什么作用？
A：细分（如1-256）将步距角进一步细分，可显著降低振动与低速抖动，提升定位精度与运行平稳性。
Q2：开环与闭环步进驱动器如何选择？
A：对成本敏感、负载恒定的应用选开环；对防丢步、高精度定位要求高的场景（如点胶、视觉检测）选闭环带编码器版本。
Q3：步进驱动器双H桥MOS如何选型？
A：低压（12-48V）选低压LV MOS（如LG160N06AD、LT80N04AG），高压款选650V SJ超结或SiC MOS，兼顾耐压与导通损耗。
本文为凌讯微电子【电机类】专题技术文章。如需了解电机驱动与控制器方案，可浏览网站BLDC无刷电机驱动、伺服电机驱动器选型指南，也可查看【电源类】、【电池类(BMS)】栏目其他选型资料。
